Glasfaser

KW 15

Als vor vielen Jahren klar wurde, dass die bisherig genutzte Kupferkabel nicht mit den in der Zukunft erwartenden Bandbreite mithalten würden, wollte man erstmals reine Glasfaser entwickeln. Über vier Jahre lang haben die Corning-Wissenschaftler Robert Maurer, Peter Schultz und Donald Keck verschiedene Glasmischungen getestet, bis sie dann im Jahr 1970 die erste optische Glasfaser vorgestellt hatten. Diese drei Wissenschaftler hatten vor allem mit dem Problem zu kämpfen, dass am Ende einer Glasfaser weniger Licht ankommt als am Anfang hineingeleitet. Heute wird dieses Problem «Dämpfung» genannt. Durch die verbesserte Technik heutzutage werden auch über längere Strecken hinweg die maximal möglichen Datenraten immer weiter gesteigert. Auf Langstrecken werden Zwischenverstärker eingesetzt, die die am Anfang hineingeleite Signale wieder verstärken. Glasfaserkabel werden hauptsächlich für die schnelle und stabile Übertragung von Daten über große Entfernungen eingesetzt. Bis heute gibt es keine andere Technologie, welches für die Datenübertragung so robust und flexibel ist wie Glasfaserkabel.

Woraus besteht Glasfaser?

Moderne Glasfaser besehen heutzutage aus drei Komponenten:

• Kern
• Mantel
• Aussenmantel

Der Kern wird aus hochreinem Glas hergestellt, welches die Daten mittels Lichtwellen transportiert. Der Kern wird mit einem Mantel umhüllt, welches verhindert, dass das Licht austritt. Dieser Mantel besteht auch aus Glas. Der Aussenmantel hingegen besteht aus Kunststoff, der das Glas schützt.

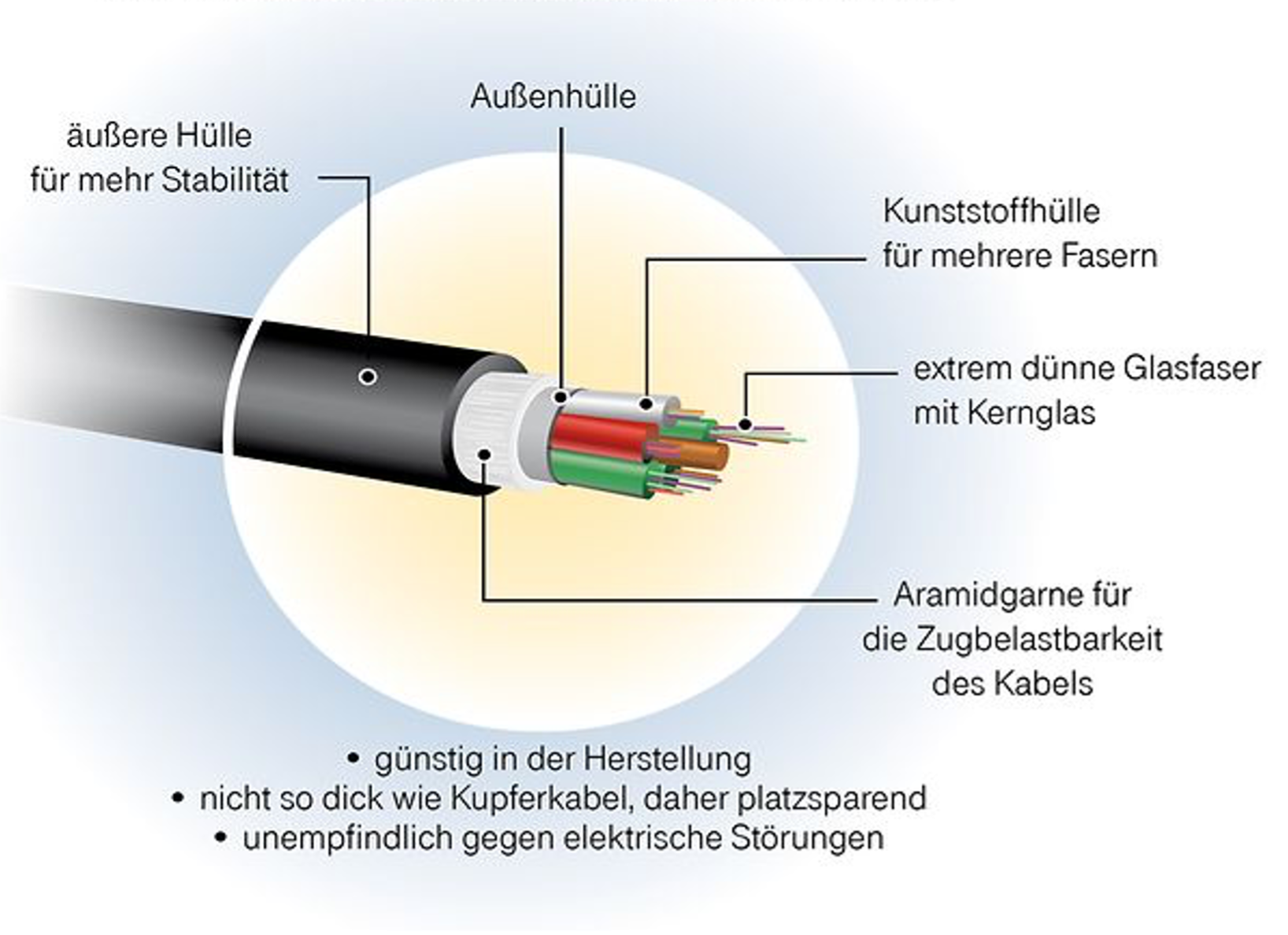

Aufbau eines Lichtwellenleiter-Kabels (LWL)

Glasfaser Typen

Grundsätzlich gibt es zwei Glasfaser Arten: - Multimode - Singlemode Beide Typen übertragen Lichtwellen im Kernglas. Der Unterschied dabei ist, dass Multimode-Kabeln nicht so weit senden können wie Singlemode. Wobei der Multimode-Kabel mit LED die Lichtwellen leitet und der Singlemode mit Laser. Das heisst, dass LED schwächer ist als Laser. Das ist auch der Grund, weshalb man nicht in einen Glasfaser Anschluss, welches angeschlossen ist, hineinschauen sollte. Vor allem wenn man nicht weiss, ob es sich um ein LED- oder Laser-Kabel handelt. Denn Laser könnte unseren Augen schaden.

Singlemode

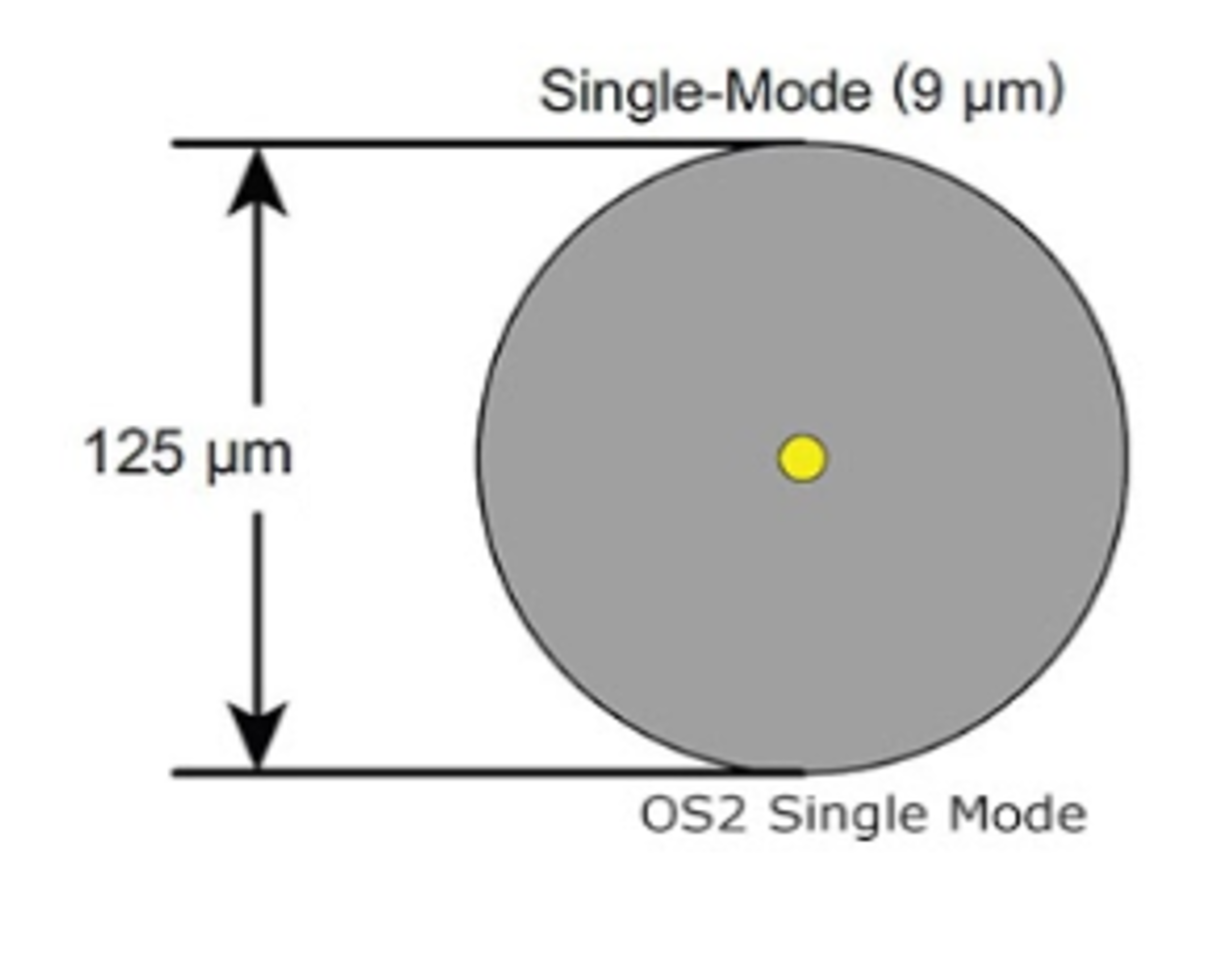

Singlemode Fasern haben einen Glasfaserkern mit einem Durchmesser von 9 Mikrometer. Die Datenübertragung erfolgt dabei mit einem Laser. Singlemode Fasern werden vor allem über längere Distanzen (über einige Kilometer) hinweg verwendet.

Singlemode Typen

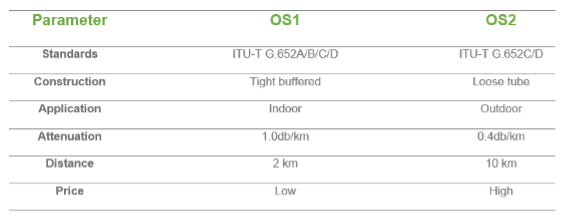

Beim Singlemode Faser gibt es zwei verschiedene Typen:

• OS1
• OS2

Das OS dabei steht für Operating System. OS1-Kabel werden vor allem für den Aufbau von Netzwerkinfrastrukturen in den Innenräumen sowie für kurze Entfernungen verwendet. OS2-Kabel werden für Aussenanwendungen bevorzugt. OS2-Kabeln übertreffen die Leistung von OS1 in Bezug auf die Dämpfung. Das ist einer der Gründe, wieso die OS1-Glasfaserkabeln weniger kosten als OS2-Kabeln.

Multimode

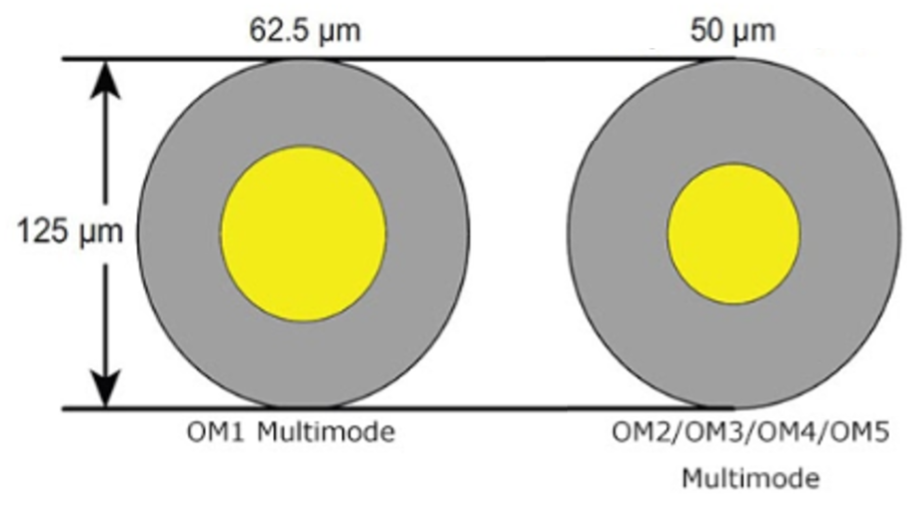

Multimode Fasern haben im Vergleich zu Singlemode Fasern einen viel grösseren Glasfaserkern. { width="80%"

Multimode Typen

Bei der Multimode-Patchkabeln gibt es 5 verschiedene Typen:

• OM1
• OM2
• OM3
• OM4
• OM5

Die Buchstaben «OM» stehen für Optical Multimode.

OM1-Patchkabeln sind mit einem orangefarbenen Mantel umhüllt, wobei die Glasfaserkern einen Durchmesser von 62.5 Mikrometer besitzt. Dieser Kabel unterstützt bis zu 10 Gigabit, aber wird am häufigsten für 100 Megabit-Anwendungen in kleinere Strecken verwendet. Dabei wird LED als Lichtquelle verwendet.

OM2-Patchkabelm sind auch mit einem orangefarbenen Mantel umhüllt, wobei die Glasfaserkern einen Durchmesser von 50 Mikrometer besitzt. Dieser Kabel unterstützt bis zu 10 Gigabit, aber wird vor allem für 1 Gigabit-Anwendungen in kleinere Strecken verwendet. Dabei wird LED als Lichtquelle verwendet.

OM3-Patchkabeln sind mit einem türkisfarbenen (Aqua) Mantel umhüllt, wobei die Glasfaserkern wie beim OM2 einen Durchmesser von 50 Mikrometer hat. Dieser Kabel wird am häufigsten für 10 Gigabit-Anwendungen verwendet, aber man könnte auch mehr als 10 Gigabit verwenden, was im Gegenzug die maximale Länge verkürzt. Dabei wird VCSELs (Vertikale Hohlraumoberflächenemissionslaser) verwendet.

OM4-Patchkabeln werden mit einer türkisen- oder magentafarbenen Mantel umhüllt. Die OM4 ist die verbesserte und erweiterte Version von OM3. Deshalb unterstützt dieser Kabel die gleiche Brandbreite auf noch längerem Distanz.

OM5-Patchkabel ist die neuste Generation der Multimode Fasern. Dieser Kabel wurde für hohe Brandbreitenbedarfe entwickelt.

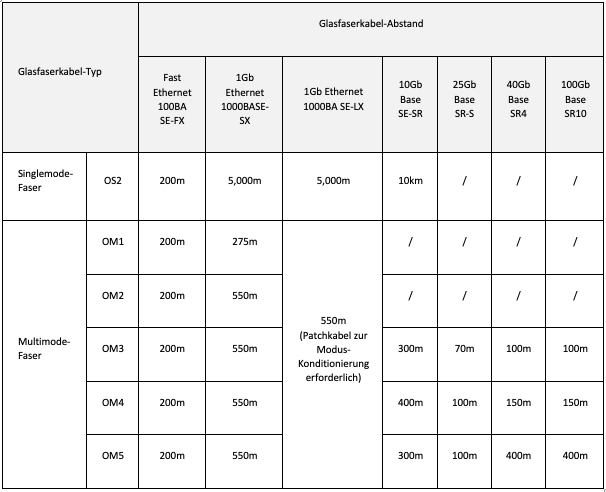

Distanz

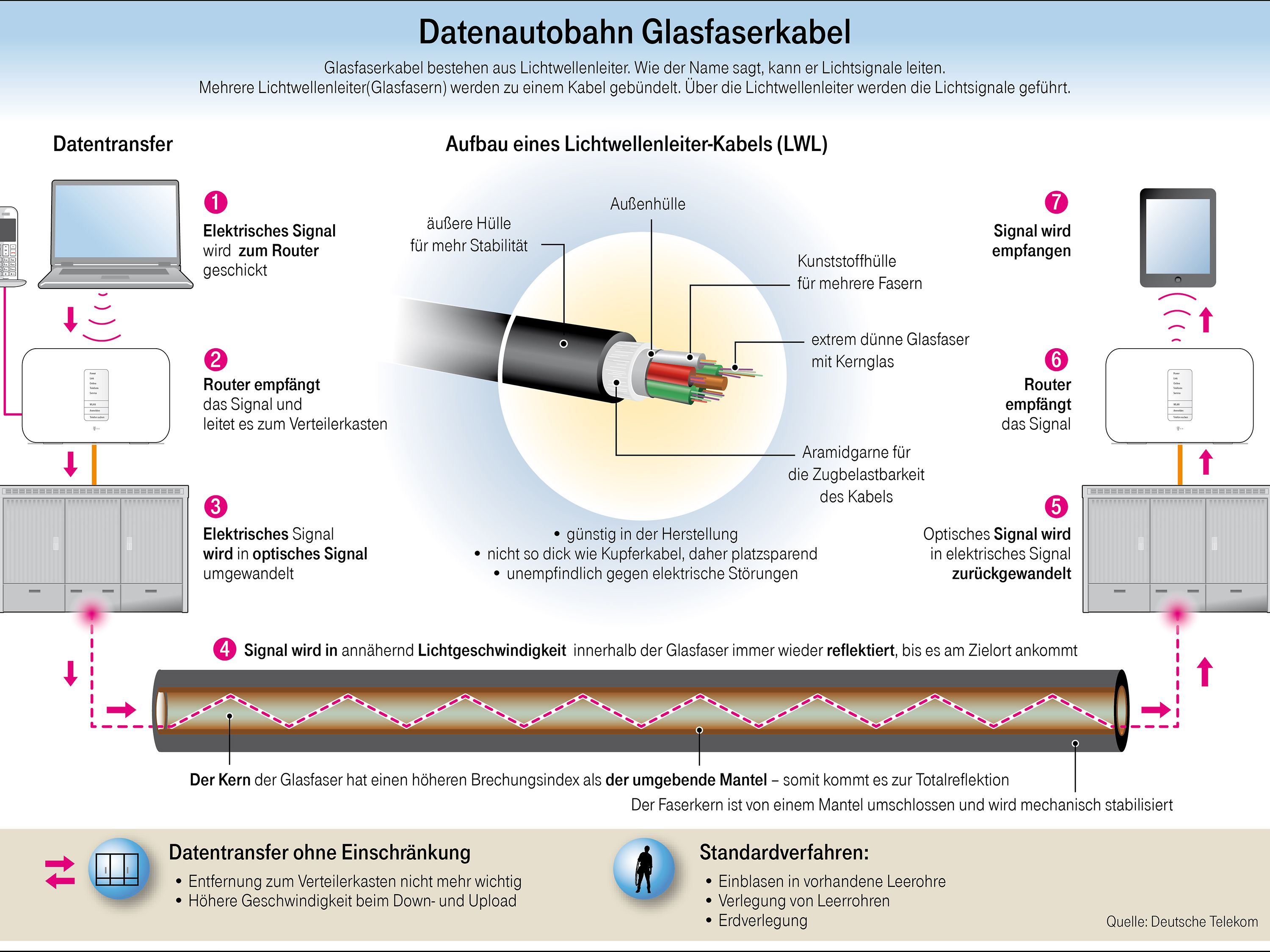

Datenautobahn Glasfaserkabel
