Anschlüsse Kupferkabel

KW 14

Im Allgemeinen gibt es viele verschiede Netzwerk Anschlüsse, aber die, die sich durch die Jahre durchgesetzt hat, ist der RJ45-Stecker und ist somit am weitesten verbreitet.

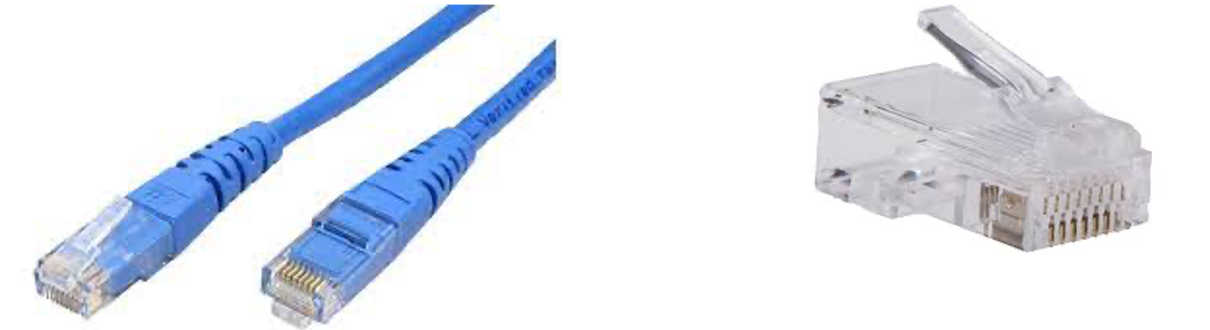

RJ45

RJ steht für Registered Jack (eingetragene Steckverbindung). Es gibt verschiede RJ-Arten, die sich von der Steckerbauformen und deren Funktionen unterscheiden. Wie schon erwähnt ist die RJ-45 Stecker, die sich durch die Jahre durchgesetzt hat und ist somit am weitesten verbreitet ist. RJ-Stecker werden heute weltweit für Telefon- und Netzwerkverbindungen verwendet. Üblicherweise werden dabei Twisted-Pair Kabel verwendet.

Pinbelegung

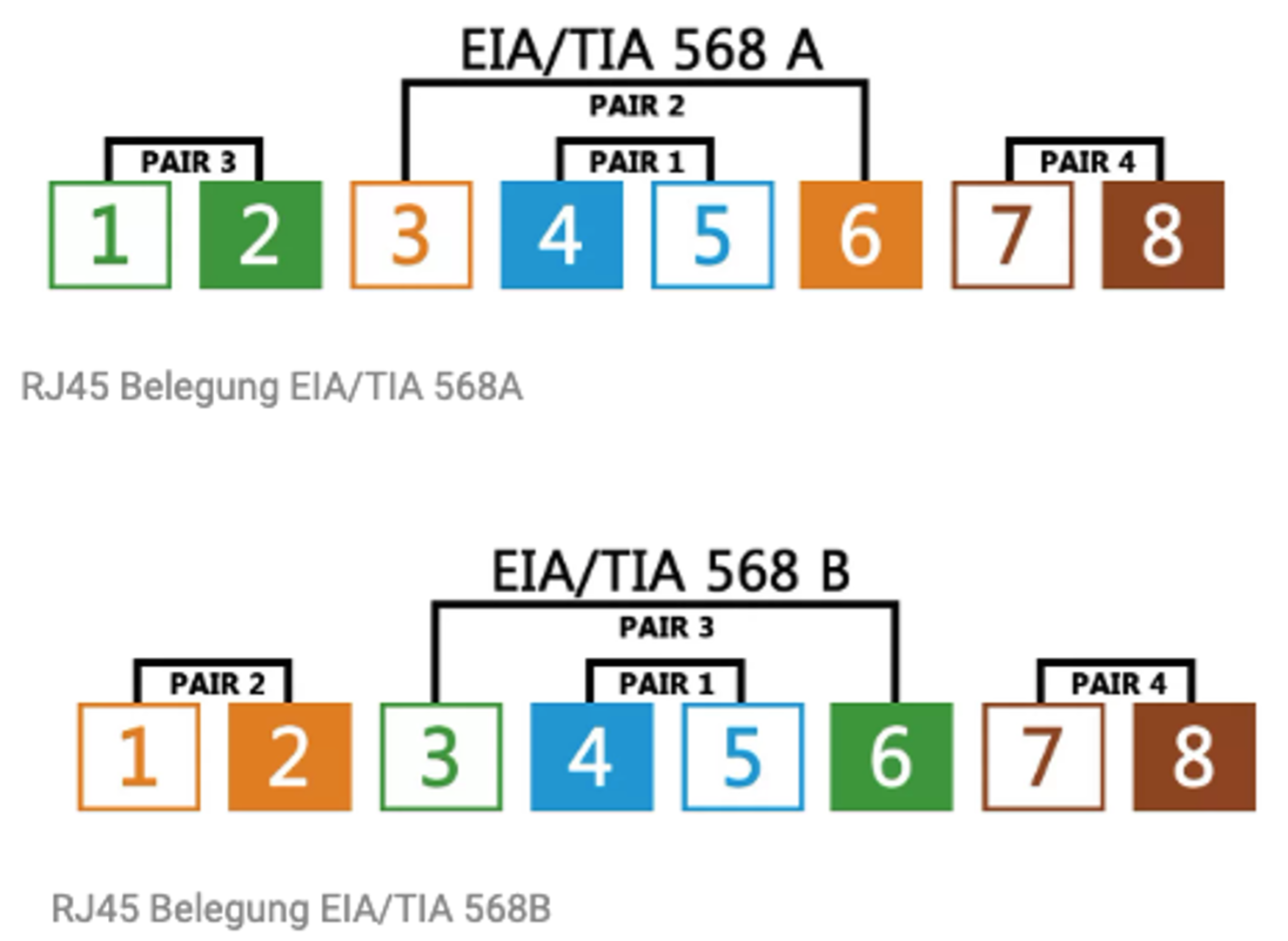

Im Allgemeinen gibt es zwei verschiedene Anschlussbelegungsarten. Zum einen ist es der EIA/TIA 568A und zum anderen ist es der EIA/TIA 568B. Dabei werden heutzutage 8 Pinbelegungen benutzt, wobei die Adern als Paare verdrillt sind. Adernpaare werden immer nach einer bestimmten Reihenfolge belegt. Beim Standard EIA/TIA 568A belegt das erste Adernpaar den Pin 4 und 5. Das zweite Adernpaar belegt den Pin 3 und 6. Das dritte Adernpaar belegt die ersten beide Pins und das letzte Adernpaar belegt die letzten zwei Pins. RJ45 Stecker können auch mit 4 Adern (zwei Adernpaare) genutzt werden. Dazu muss der Pin 1, 2, 3 und 6 belegt sein. Dies wird verwendet, wenn man einen Kabel auf zwei Anschlüsse splitten muss. Die maximale Geschwindigkeit, die dabei entstehen kann, ist 100 Mbit/s.

Unterschiede der RJ45 Belegung

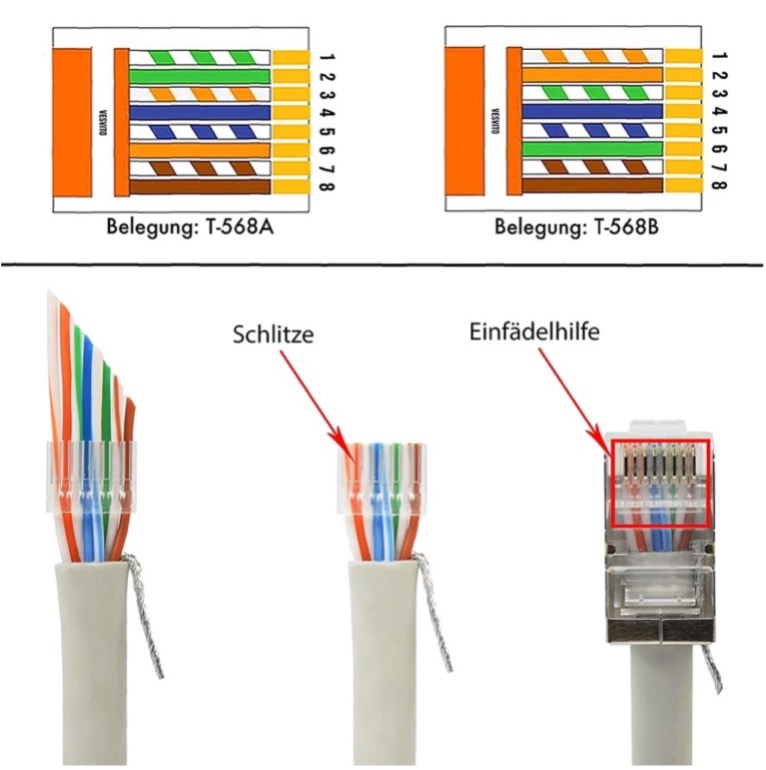

Der grösste Unterschied von den beiden Belegungen ist der Tausch der Adernpaare Grün und Orange, wie man es hier auf dem Bild sieht. Es ist wichtig, dass man darauf achtet, dass die Paare die richtigen Pins belegen. Bei einem Adernpaar gibt es einen Positiven sowie einen negativen Leitung, weshalb die Aderpaare an der richtigen Stelle belegt werden müssen. Dazu wurden diese beiden Standards entwickelt. Die verschiedene Belegungen sollten nicht unbedingt zusammen verwendet werden, da dies zu Fehl Funktionen und Problemen führen könnte.

MMC

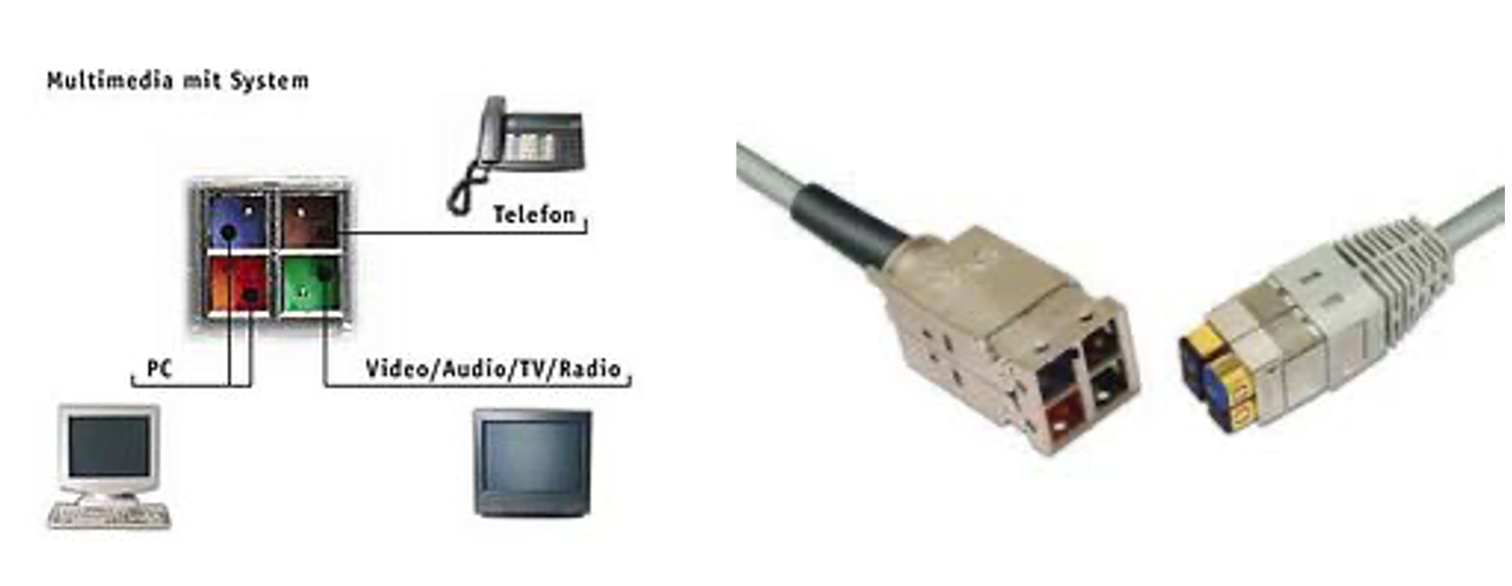

MMC steht für Multimedia Card. Der MMC-Stecker wurde von der Firma BKS in der Schweiz entwickelt und unter dem Namen MMC 3000pro vertrieben. Der Steckverbinder ermöglicht die gleichzeitige Nutzung verschiedener Medien.
